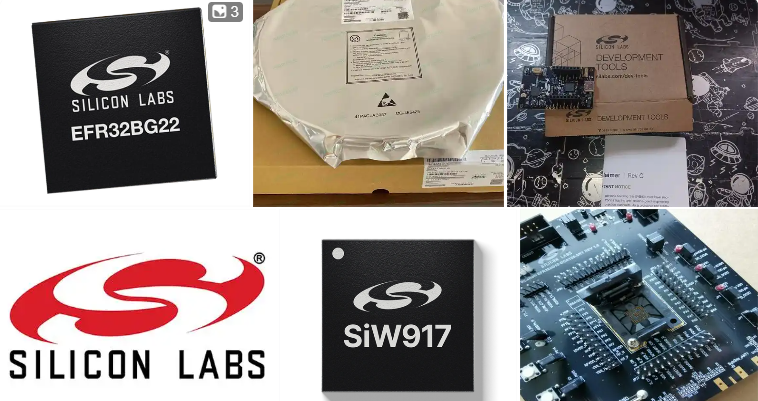

说起Silicon Labs，可能很多做电子研发、生产的朋友都听过，咱们国内习惯叫它芯科科技。这家公司1996年在美国德州奥斯汀成立，不算半导体行业的“新人”，这些年一直专注做混合信号芯片和低功耗无线连接芯片，是典型的无晶圆厂设计公司——简单说，就是自己专注研发设计，生产交给专业的晶圆代工厂，这样能更集中精力做技术创新。
芯科科技的芯片，最大的特点就是低功耗、高性能，而且兼容性好，广泛用在物联网、工业控制、消费电子这些领域。不管是家里的智能灯具，还是工厂里的工控设备，甚至是我们常用的串口调试设备，都有可能用到它的芯片。它在物联网无线连接领域算是头部玩家，产品涵盖低功耗蓝牙、Zigbee等多种协议，还有各类微控制器、时钟芯片，口碑一直不错。
近期：TI德州仪器并购Silicon Labs芯科科技
就在2026年2月4日，半导体行业出了个大新闻——全球芯片巨头德州仪器（TI）宣布，要以每股231美元的全现金价格，收购芯科科技，整个交易总价值大概75亿美元。这也是TI自2011年收购国家半导体以来，规模最大的一次并购。
可能有人会问，TI这么大的公司，为啥要收购芯科科技？其实道理很简单，双方的业务互补性太强了。TI的核心优势在模拟芯片和嵌入式处理，而且有自己的晶圆厂，制造能力很强；而芯科科技擅长低功耗无线连接和混合信号技术，在物联网领域有深厚的积累和稳定的客户群体，而且它是无晶圆厂模式，研发灵活、贴近市场需求。
这次并购之后，TI能借助芯科科技的技术和产品，补齐自己在无线连接领域的短板，进一步完善物联网、工业控制领域的产品布局；而芯科科技则能依托TI强大的制造能力、资金实力和全球渠道，让自己的芯片覆盖更广泛的市场，对双方来说都是双赢。对下游企业来说，短期内芯科的现有芯片型号还会正常供应，后续可能会逐步整合进TI的产品体系，采购和技术支持也会更有保障。
芯科科技热门芯片型号：参数+应用通俗解读
下面咱们就逐个说说大家关心的这些芯科芯片型号，不聊复杂的专业术语，只讲核心参数和实际用途，新手也能看懂。所有型号都是芯科的主流产品，覆盖了USB转串口、MCU、时钟、无线蓝牙、传感器等多个品类，日常研发和生产中都很常用.
一、USB转串口芯片（最常用，调试、通信必备）
这类芯片的核心作用，就是把电脑的USB接口，转换成我们常用的串口（UART），方便电脑和单片机、嵌入式设备通信，比如调试单片机程序、给串口设备传数据，是电子研发中最基础、最常用的芯片之一。
1. CP2102-GMR：经典款USB转串口芯片，核心参数：USB 2.0全速接口，支持UART串口通信，工作电压3.3V，功耗低，封装是QFN28。应用场景：单片机调试、串口模块、USB转TTL适配器，比如我们平时调试51、STM32单片机，用的USB转串口模块，很多都是用的这款芯片，性价比高、稳定性强。
2. CP2102-GM：和CP2102-GMR属于同一系列，核心参数基本一致，都是USB 2.0全速、3.3V供电、USB转UART，唯一的区别是封装细节和部分电气参数微调，兼容性更好，抗干扰能力稍强。应用场景和CP2102-GMR一样，适合对稳定性要求稍高的串口通信场景，比如工业设备的串口调试。
3. CP2102N-A02-GQFN28R：CP2102的升级款，核心参数：USB 2.0全速，支持UART、SPI、I2C多种通信方式，工作电压3.0-3.6V，封装是QFN28（小尺寸贴片，适合小型设备），自带电源管理功能，功耗比老款更低。应用场景：小型嵌入式设备、智能穿戴、便携式串口设备，比如智能手环的串口调试、小型传感器的USB通信。
4. CP2102N-A02-GQFN24R：和上面的CP2102N-A02-GQFN28R是同一系列，核心功能完全一样，区别只在封装——QFN24比QFN28尺寸更小，引脚更少，更适合对电路板空间要求极高的设备，比如微型串口模块、小型物联网终端。
5. CP2102N-A02-GQFN20R：CP2102N系列的小封装版本，核心参数：USB 2.0全速，USB转UART，3.0-3.6V供电，封装QFN20，尺寸最小，功耗最低。应用场景：超小型嵌入式设备、可穿戴设备、微型传感器，比如迷你USB转串口模块、智能手表的调试接口。
6. CP2102N-A02-GQFN28：和CP2102N-A02-GQFN28R参数、功能完全一致，唯一区别是“R”代表无铅环保封装，这款不带“R”的封装规格略有差异，但实际使用中兼容性几乎没有区别，应用场景也一样，适合各种需要USB转串口的嵌入式设备。
7. CP2104-F03-GMF：USB转串口芯片，核心参数：USB 2.0全速，支持UART串口，工作电压3.3V，封装是QFN24，自带GPIO引脚，可额外实现简单的IO控制功能。应用场景：带IO控制的串口设备、单片机调试、小型工业控制模块，比如需要同时实现串口通信和简单IO控制的嵌入式设备。
8. CP2105-F01-GMR：双端口USB转串口芯片，核心参数：USB 2.0全速，支持2路独立UART串口，3.3V供电，封装QFN28，可同时实现两路串口通信，稳定性强。应用场景：需要多路串口的设备，比如工业控制器、多路串口调试器、路由器的串口通信模块。
9. CP2108-B03-GMR：多端口USB转串口芯片，核心参数：USB 2.0全速，支持8路独立UART串口，3.3V供电，封装QFN48，自带电源管理，抗干扰能力强。应用场景：多路串口设备，比如工业自动化控制、串口服务器、多路嵌入式设备调试平台，适合需要同时控制多个串口设备的场景。
二、MCU微控制器（嵌入式设备的“大脑”）
MCU就是我们常说的单片机，相当于嵌入式设备的“大脑”，负责处理数据、控制外设，芯科的EFM8、C8051系列MCU，主打低功耗、小尺寸，适合工业控制、消费电子等场景。
10. EFM8BB21F16G-C-QFN20R：8位MCU，核心参数：主频25MHz，闪存16KB，RAM 1KB，工作电压2.2-3.6V，低功耗设计，封装QFN20（小尺寸贴片），支持SPI、I2C通信。应用场景：小型工业控制、传感器数据采集、消费电子控制，比如温湿度传感器的数据处理、小型LED灯的控制。
11. EFM8BB21F16G-C-QFN20：和上面的型号核心参数、功能完全一致，区别只在封装——不带“R”的封装为非环保封装（实际使用中性能无差异），应用场景也一样，适合对封装环保要求不高的民用设备、原型机研发。
12. EFM8BB21F16I-C-QFN20R：EFM8BB21系列的工业级版本，核心参数和EFM8BB21F16G-C-QFN20R一致（25MHz主频、16KB闪存、3.3V供电），区别是“我”代表工业级，工作温度范围更广（-40℃~85℃），抗干扰能力更强。应用场景：工业控制设备、户外传感器、恶劣环境下的嵌入式设备，比如工厂里的小型控制器、户外温湿度采集模块。
13. EFM8BB51F16G-C-QFN20R：EFM8BB系列的升级款8位MCU，核心参数：主频25MHz，闪存16KB，RAM 1.25KB，工作电压2.2-3.6V，低功耗，封装QFN20，自带ADC（模数转换）功能，可直接采集模拟信号。应用场景：传感器数据采集、工业控制、消费电子，比如光照传感器的数据采集、小型电机控制、智能小家电的控制模块。
14. C8051F340-GQR：高性能8位MCU，核心参数：主频48MHz，闪存32KB，RAM 2KB，工作电压2.7-3.6V，支持SPI、I2C、UART多种通信方式，自带ADC和DAC功能，封装QFP32。应用场景：工业控制、医疗设备、智能家居，比如小型工业控制器、便携式医疗检测设备（如血糖仪）、智能插座的控制核心，性能比EFM8系列更强，适合复杂一点的控制场景。
三、时钟芯片（设备的“时间基准”）
时钟芯片的核心作用，是为整个电子设备提供稳定、精准的时钟信号，相当于设备的“时间基准”，确保设备的各个部件同步工作，广泛用在通信、工业、消费电子等领域。
15. SI53307-B-GMR：可编程时钟缓冲器，核心参数：输入频率范围1MHz-710MHz，输出频率可调节，工作电压3.3V，封装QFN24，时钟精度高，抗干扰能力强。应用场景：通信设备、服务器、工业控制，比如路由器、交换机的时钟同步、服务器的时间基准、工业设备的同步控制。
16. SI52147-A01AGMR：低功耗时钟振荡器，核心参数：输出频率1MHz-100MHz，工作电压1.8-3.3V，功耗极低，封装QFN16，时钟稳定性强，适合低功耗设备。应用场景：物联网设备、可穿戴设备、便携式电子设备，比如智能手环、微型传感器、便携式调试设备，为设备提供稳定时钟的同时，降低整体功耗。
17. SI5351A-B-GTR：可编程时钟发生器，核心参数：输入频率25MHz（外部晶体），输出频率可调节（从几kHz到200MHz以上），支持3路独立输出，工作电压3.3V，封装QFN24，精度高，可编程性强，可通过I2C接口配置频率。应用场景：通信设备、嵌入式设备、射频模块，比如射频通信模块的时钟基准、单片机的外部时钟、小型通信设备的频率控制。
四、无线蓝牙芯片（设备的“无线桥梁”）
这类芯片主要负责实现设备的无线通信功能，主打低功耗，适合物联网、智能穿戴、无线传感器等需要无线连接的场景。
18. BLE121LR-A-M256K：低功耗蓝牙模块芯片，核心参数：支持BLE 4.2协议，通信距离可达100米以上（远距离款），闪存256KB，RAM 16KB，工作电压1.8-3.6V，低功耗，封装QFN40。应用场景：物联网设备、无线传感器、智能穿戴，比如户外无线温湿度传感器、智能门锁的无线通信、远距离蓝牙遥控器。
19. BLE112-A-V1：低功耗蓝牙模块芯片，核心参数：支持BLE 4.0协议，通信距离10-30米，闪存128KB，RAM 8KB，工作电压2.0-3.6V，功耗低，封装模块式（可直接焊接使用）。应用场景：近距离无线设备、智能穿戴、小型物联网终端，比如智能手环与手机的通信、近距离传感器数据传输、微型蓝牙控制器。
五、传感器及其他芯片
这类芯片涵盖传感器、视频接口、桥接等功能，针对性较强，适合特定的应用场景。
20. SI1142-A11-GMR：环境光传感器芯片，核心参数：可检测可见光、红外光强度，工作电压2.5-3.3V，功耗低，封装QFN16，自带I2C通信接口，可直接与MCU连接。应用场景：消费电子、智能穿戴、照明控制，比如手机、平板的自动亮度调节、智能手表的光照检测、智能灯具的亮度感应控制。
21. SII9022ACNU：HDMI视频接口芯片，核心参数：支持HDMI 1.3协议，可实现视频信号的转换和传输，工作电压3.3V，封装QFP64，支持1080P高清视频输出。应用场景：消费电子、显示设备，比如电视盒子、显示器、投影仪的视频接口转换，实现设备与显示器的高清视频连接。
22. SII3132CNU：SATA桥接芯片，核心参数：支持SATA 2.0协议，可实现SATA接口与USB接口的转换，工作电压3.3V，封装QFN48，传输速度快，稳定性强。应用场景：存储设备、嵌入式系统，比如移动硬盘的桥接、嵌入式设备的SATA存储扩展、USB转SATA适配器。
