技术参数/绝缘电阻： | 1000000 MΩ |
|
技术参数/排数： | 3 |
|
技术参数/额定电流(Max)： | 6 A |
|
技术参数/工作温度(Max)： | 125 ℃ |
|
技术参数/工作温度(Min)： | -55 ℃ |
|
技术参数/接触电阻(Max)： | 15 mΩ |
|
封装参数/安装方式： | Through Hole |
|
封装参数/封装： | - |
|
外形尺寸/高度： | 30.92 mm |
|
外形尺寸/封装： | - |
|
物理参数/触点材质： | Copper Alloy |
|
物理参数/工作温度： | -55℃ ~ 125℃ |
|
其他/产品生命周期： | Active |
|
其他/包装方式： | Tray |
|
符合标准/RoHS标准： | RoHS Compliant |
|
符合标准/含铅标准： | Lead Free |
|
| 型号 | 品牌 | 相似度 | 封装 | 简介 | 数据手册 | |
|---|---|---|---|---|---|---|
09062316822
|
Harting Technology Group (哈丁电子) | 功能相似 | - |

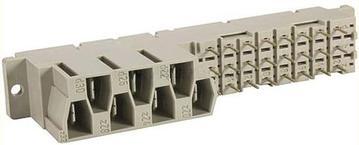

Harting DIN 41612 补充高电流 (MH) 型电源连接器 DIN 41612 补充高电流 (MH) 型电源连接器，带 24 (6A) + 7 (15A) 混合触点配置。 公插头 DIN 41612 MH 连接器具有 2.54 x 5.08mm 节距，母插座 DIN 41612 MH 连接器具有 5.08mm 节距。 库存号 481-982 是插头连接器，在位置 z32 (15A) 处具有前导触点，用 6.3mm 插片端接 15A 触点，用于 2.5mm2 电线，接受 Faston 250 规格插座（不带护罩） 库存号 740-7004 是插头连接器，带 6A 触点，可通过 90° 焊接尾线端接，用于印刷电路板安装 库存号 481-998 和 740-7023 是插座连接器，Faston 250 规格插片端接用于 15A 触点，绕接插板（22 个方形管脚，1mm x 1mm）用于 6A 触点 库存号 865-8159 和 865-8168 是插座连接器，Faston 250 尺寸插片端接用于 15A 触点，4.5mm 印刷电路板引脚用于连接 6A 触点。 混合电源连接器，24 路额定电流 6A，7 路额定电流 15A 插头在 z32（15A）位置有接点，15A 插头触点通过 6.3mm 插片连接 2.5mm2 电线端接，可接受 250 尺寸的插座（无护罩） 6A 插头触点通过 90 ° 焊接销端接，以便印刷电路板安装 插座带有 250 尺寸插片接线端子，以连接 15A 触点，及绕接插板（22 个方形管脚，1mm x 1mm），以连接 6A 触点 ### Harting 高电流系列 一系列的 DIN 41612 高电流 15 路、32 路和 48 路阳性和阴性间接边缘连接器，特别适合用于能集成到标准子架系统的控制卡和电源单元。 类型 | D | F | H | MH | HII ---|---|---|---|---|--- 触点 | 32 | 48 | 15 | 24+7 | 11 最大电流 (A) | 6 | 6 | 15 | 6 15 | 20 最大电压（V 交流） | 125 | 125 | 500 | 500 | 500 温度范围 (°C) | -65 至 +125 | | | | 易燃性等级 | UL94V-0 | | | |
|
